柴電一體扒渣機，柴電雙動力扒渣機
功能及特點．
柴電雙動力扒渣機適用于礦山工程、水利工程等工程施工機械及斷面引水洞，礦山巷道出渣等之作用。
柴電雙動力扒渣機主要用于一些生產作業空間狹窄、生產規模小的金屬、非金屬礦、引水洞等非爆炸性礦山的碎石土料采集及輸送裝車施工。它是由機械手與輸送機接合，采集和輸送功能合二為一，采用電動驅動液壓系統的作用力，具有安全環保、能耗小、效率高的特點。扒渣機是礦山及小型隧洞出渣必不可少的先進的采礦出渣機械設備，是人工和其他機械的替代品。
柴電雙動力扒渣機動力源為外部引入的380V/660V/1140V三相交流電源或柴油動力，整機采用一臺主電機和一臺柴油發動機，總裝機總功率為22KW或110KW。
柴電雙動力扒渣機包含液壓行走，挖掘采集，輸送，裝車，清底等多種功能。其中液壓行走功能是通過液壓馬達，液壓馬達具有前行，后退，自動剎車等功能；挖掘采集功能由機械手完成，機械手具有挖掘、伸臂、裝料、卸料功能，大臂可上升、下降、左右回轉，挖掘采集的操縱由全液壓控制，由兩個先導手柄操作，每個手柄控制四個動作，易操作。
輸送，裝車功能由輸送機系統完成，其輸送料槽由液壓缸控制升降，同時輸送架前接料口與礦石接觸更緊密，工作時穩定性好，同時可以集和散料，平整場地，輸送料槽寬度為700-800mm,輸送速度為800-900mm/秒，輸送帶由一臺液壓馬達驅動，此方式傳動性能更穩定適用壽命更長，這樣就解決了輸送料槽被大石塊卡住，導致電動輸送滾筒被燒掉的可能性。
整車液壓系統由一臺22KW或110KW電機為動力帶動右旋高壓齒輪泵，液壓油通過齒輪泵輸入一臺多路換向閥內，通過控制手柄實現對液壓裝置控制。
整車電器系統采用按鈕、接觸器實現對電機的控制，裝有漏電斷路器，在0.5秒內自動斷電，確保人身和設備安全。

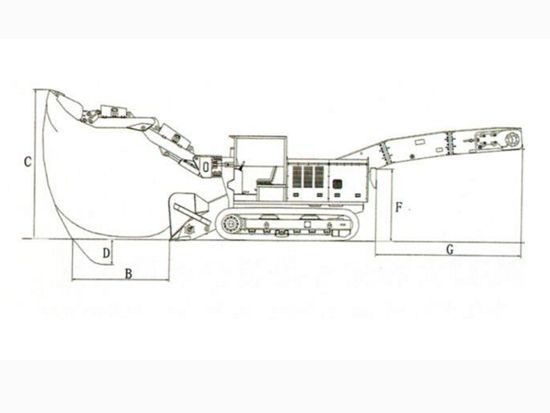

工作范圍 | ||
產品型號 | STB-80 | STB-100 |
A挖掘寬度 | ≥4800 | ≥5300 |
B挖取距離（離鏟口）（mm） | ≥1850 | ≥1970 |
C挖掘高度 | ≥2800 | ≥2940 |
D挖掘深度 | ≥500 | ≥550 |
E卸載高度 （mm） | 1700（可加高） | 1750（可加高） |
Fzui低裝載高度 | 1350（可變） | 1350（可變） |
G卸載距離 | 1700（可變） | 1700（可變） |
Hzui大回轉角度 （mm） | ±50 | ±50 |
|
|
|
技術參數 | ||
產品型號 | STB-80 | STB-100 |
整機重量（T） | ≈8.2 | ≈10.8 |
外形（長×寬×高）（mm） | 6100×1700×1800 | 6800×1800×1900 |
裝載能力（m3/h） | ≈80 | ≈100 |
zui小轉彎半徑 | ≥5500 | ≥7000 |
適應巷道坡度（。） | ≤18硬質地面 | ≤18 硬質地面 |
行走速度 （m/min） | 2.1/3.8 | 2.1/3.8 |
離地間隙 （mm） | 230 可加高 | 330 可加高 |
額定工作壓力（MPa） | 25 | 25 |
電機總功率 （kw） | 30/37 | 45 |
zui大物料通過尺寸（長×寬×高）（mm） | 650×700×650 | 670×700×660 |
適用斷面（寬×高）（M） | ≥2.2×2.2/2.6×2.6 | ≥2.3×2.3/3×3 |
履帶內側寬度 | 1000 可加寬 | 1130可加寬 |
爬坡能力（。） | ≤25 | ≤25 |
